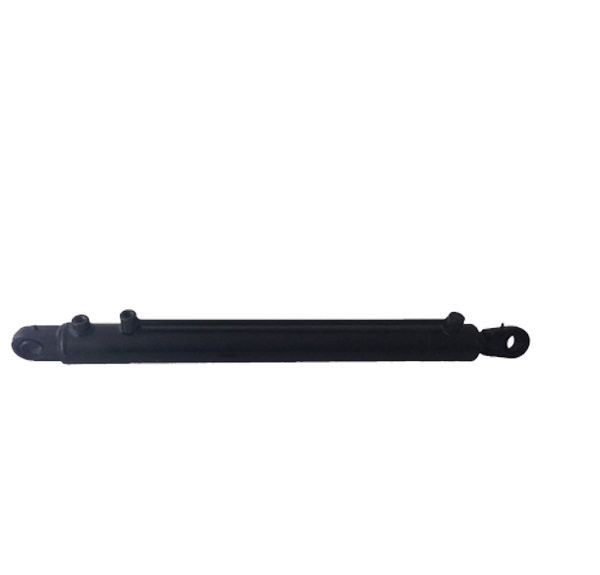

Xy lanh thủy lực kiểu lắp khớp cầu EB - RB

Thương hiệu : Việt Hà | Xi lanh thủy lực
Mô tả :

Bảo hành: 6 tháng

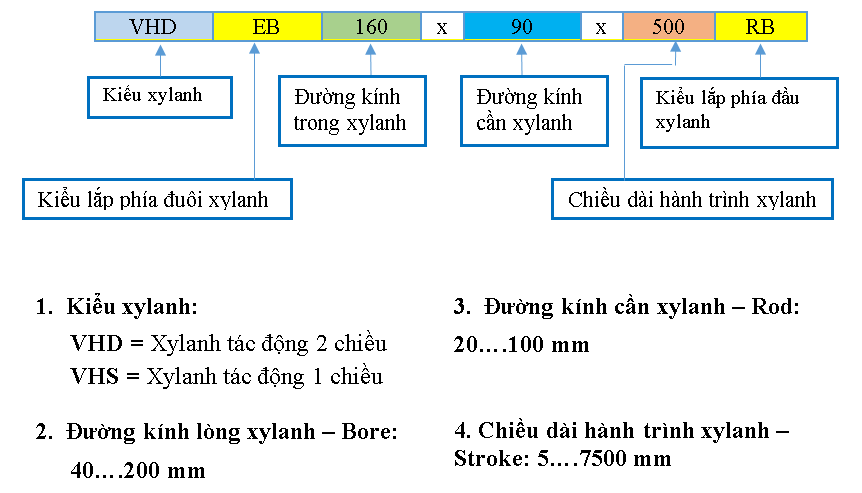

Mã đặt hàng xy lanh thủy lực kiểu lắp EB-RB | Kiểu lắp khớp cầu

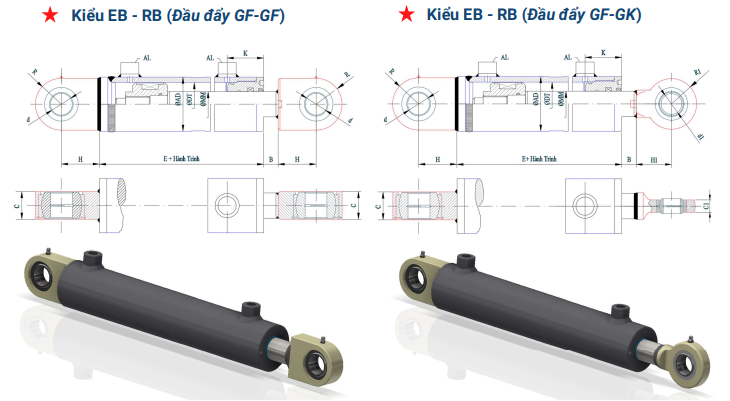

Bản vẽ xy lanh thủy lực khớp cầu kiểu lắp EB-RB

Thông số xi lanh thủy lực

Bảng tra đường kính xi lanh thủy lực

Khối lượng: Kg

Áp suất hệ thống: Bar

Đường kính tính ra được (mm)



Đường kính khuyến nghị nên sử dụng

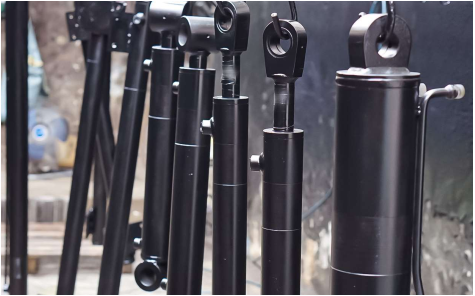

Tổng Quan Xy Lanh Thủy Lực Khớp Cầu Việt Hà

Xy lanh thủy lực Việt Hà là cơ cấu chấp hành chính trong hệ thống thủy lực Ống xi lanh sử dụng thép St 52.3 đạt chuẩn DIN 2391-ISO H8, cần xy lanh sử dụng UNI C45-SAE 1045 mạ Crom 25 Micron, Quả piston thép 9SMn28, cổ xi lanh dùng gang đúc chịu áp lực UNI 500.

Xylanh thủy lực Việt Hà là xylanh duy nhất ở Việt Nam đạt tiêu chuẩn đăng kiểm cho ngành tàu biển. Xy lanh thủy lực Việt Hà EB-RB kiểu lắp khớp cầu có ưu điểm là linh động nên có thể dùng trong các hệ thống như máy ép thủy lực, máy lái, bàn nâng, bửng nâng, sàn nâng... Xylanh thủy lực Việt Hà đáp ứng các nhu cầu từ nhỏ đến lớn.

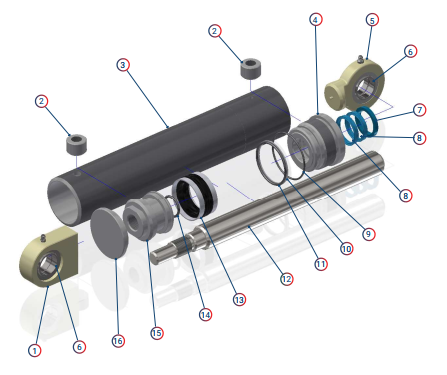

Cấu tạo Xylanh Thủy Lực Việt Hà



  • 1. Đầu đẩy đáy (Tube end).
  • 2. Vấu dầu (Connection port).
  • 3. Ống xy lanh (Tube).
  • 4. Cổ xy lanh (Head cap).
  • 5. Đầu đẩy cần (Rod eye).
  • 6 .Bi cầu (Bearing).
  • 7. Gạt bụi (Wiper).
  • 8. Phớt áp lực cổ (Rod seal).
  • 9. Oring chắn nước (Static seal).
  • 10. Back up ring (Static seal).
  • 11. Oring áp lực cổ (Static seal).
  • 12. Cần đẩy (Rod).
  • 13. Phớt áp lực piston (Piston seal).
  • 14. Oring cần (Static seal).
  • 15. Quả piston (Piston).
  • 16. Đáy xy lanh (End cap).






Ưu điểm của Xylanh thủy lực Việt Hà

  • Chất lượng ổn định
  • Chịu được áp suất làm việc trên 300 Bar
  • Nguyên liệu nhập trược tiếp từ Ý, Đài Loan
  • Xy lanh được gia công bằng máy CNC
  • Sản phẩm được kiểm tra 100% trước khi xuất xưởng.
  • Dịch vụ trước, trong và sau bán hàng tốt

Lưu ý quan trọng

  • Chọn đúng kiểu lắp xy lanh cho từng ứng dụng khác nhau.
  • Khi lắp xylanh tránh va đập xylanh
  • Tránh dùng dầu thủy lực bẩn, có cặn.
  • Dầu có độ nhớt phù hợp từ 15 tới 68 cst
  • Không nên sử dụng quá tải cho phép của xi lanh.
  • Nhiệt độ dầu cho phép -25°C~80°C
