BƠM BÁNH RĂNG (GEAR PUMP)

Khái niệm

Bơm bánh răng thuộc nhóm bơm thể tích hoạt động chủ yếu dựa vào nguyên lý tăng, giảm thể tích giữa vùng hút và đẩy tương ứng với sự tăng, giảm áp suất giữa vùng đẩy và hút. Có 2 loại bơm bánh răng chính là bơm bánh răng ăn khớp trong và ăn khớp ngoài.

Phân loại

Dựa vào cấu tạo ta chia thành hai loại chính:

  • Bơm bánh răng ăn khớp trong ( Internal gear rotary pump).
  • Bơm bánh răng ăn khớp ngoài ( External gear rotary pump).

Đặc điểm

  • Ưu điểm

Cấu tạo khá đơn giản. Độ tin cậy cao, kích thước nhỏ gọn. Có khả năng chịu tải trong thời gian ngắn. Dễ dàng tháo lắp, sửa chữa và bão dưỡng.

  • Nhược điểm

Do số vòng quay của bơm là cố định nên không thể điều chỉnh được lưu lượng và áp suất của bơm. Hiệu suất của bơm thấp từ 0.8 ÷ 0.9

Cấu tạo

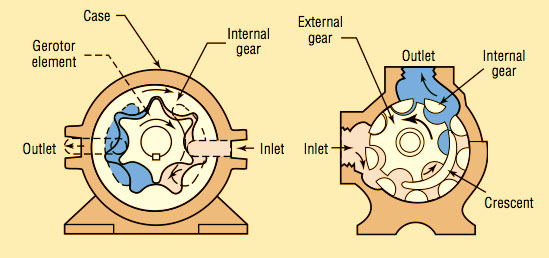

  • Bơm bánh răng ăn khớp trong

Cấu tạo của bơm bao gồm: Đầu vào (Inlet), Đầu ra (Outlet), Vỏ bơm (case), Bánh răng bị động răng trong ( Internal gear), Bánh răng chủ động răng ngoài ( External gear), Lưỡi bán nguyệt (crescent).

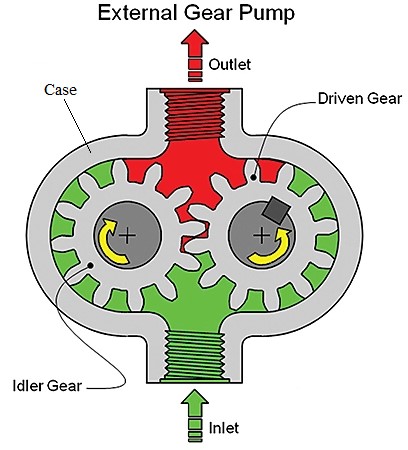

  • Bơm bánh răng ăn khớp ngoài

Cấu tạo của bơm bao gồm: Đầu vào (Inlet), Đầu ra (Outlet), Vỏ bơm (case), Bánh răng bị động ( Idler gear), Bánh răng chủ động ( Driven gear).

Nguyên lý hoạt động:

Khi làm việc, bánh răng chủ động quay tác động làm bánh răng bị động quay theo. Lưu chất chứa trong các rãnh giữa bánh răng và vỏ bơm sẽ được chuyển từ vùng hút đến vùng đẩy vòng theo vỏ bơm. Vì thể tích chứa lưu chất trong vùng đẩy giảm khi các cặp bánh răng vào khớp, nên lưu chất bị ép và dồn vào ống đẩy với áp suất cao, quá trình đẩy của bơm diễn ra. Đồng thời với quá trình đẩy, xảy ra quá trình hút như sau: khi cặp bánh răng ra khớp, thể tích chứa lưu chất  tăng, áp suất chứa lưu chất giảm xuống thấp hơn áp suất trên mặt thoáng làm cho chất lỏng chảy liên tục qua ống hút vào bơm. Quá trình hút và đẩy lưu chất trong bơm xảy ra đồng thời và liên tục.

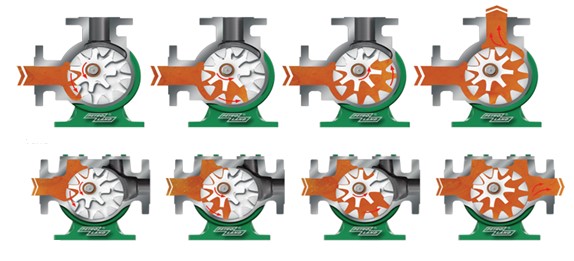

  • Nguyên lý hoạt động của bơm bánh răng ăn khớp trong

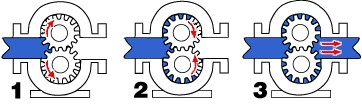

  • Nguyên lý hoạt động của bơm bánh răng ăn khớp ngoài




Xem thêm: Bơm Bánh Răng Rexroth, Bơm bánh răng OMFB ....

Công thức tính toán

Gọi:

  • D: đường kính vòng chia bánh răng (cm).
  • Z: số răng (Hai bánh răng có số răng bằng nhau hoặc số răng của bánh chủ động).
  • m: môđun của bánh răng (cm), m= D/ Z.
  • b: bề rộng bánh răng (cm).
  • n: số vòng quay bánh răng trong một phút ( vòng/ phút).
  • ηt: hiệu suất thể tích của bơm, ηt= 0.76 ÷ 0.88

Lưu lượng qua bơm khi bơm quay được một vòng:

Qv = 2×π×d×m×b   [ cm3/ vòng] hoặc [ l/ phút]

Lưu lượng qua bơm khi bơm quay được n vòng và có xét đến hiệu suất ηt:

Qb = 2×π×d×m×b×n× ηt    [ cm3/ vòng] hoặc [ l/ phút]

Công dụng

Bơm được dùng chủ yếu trong các hệ thống thủy lực có áp suất trung bình.Trong những hệ thống thủy lực có áp suất cao, bơm thường được dùng làm bơm sơ cấp.
