BƠM CÁNH GẠT (WING PUMP)

Khái niệm

Bơm cánh gạt là loại bơm thuộc nhóm bơm thể tích, bơm được sử dụng khá rộng rãi, chủ yếu ở các hệ thống có áp suất thấp và trung bình. Bơm sử dụng cơ chế luân phiên và dựa vào việc tăng giảm áp suất để thực hiện việc hút, đẩy chất lỏng.

Phân loại

Dựa vào cấu tạo, nguyên lý làm việc bơm được chia thành hai loại chính:

  • Bơm cánh gạt đơn: Khi trục quay được một vòng, bơm thực hiện được một chu kỳ bao gồm một lần hút và đẩy chất lỏng.

  • Bơm cánh gạt kép: Khi trục quay được một vòng, bơm thực hiện được hai chu kỳ bao gồm hai lần hút và đẩy chất lỏng.

Đặc điểm

Ưu điểm

  • Bơm làm việc êm.
  • Dễ dàng điều chỉnh được lưu lượng qua bơm.
  • Hiệu suất làm việc cao.
  • Dễ dàng tháo lắp, sửa chữa và bão dưỡng.

Nhược điểm

  • Bơm không thích hợp với các chất lỏng có độ nhớt và áp suất cao.
  • Tốc độ cao gây ảnh hưởng đến hiệu quả làm việc của bơm ( tăng khả năng mòn của cánh gạt).
  • Độ ổn định của lưu lượng phụ thuộc vào số lượng cánh gạt.

Cấu tạo

Bơm cánh gạt đơn

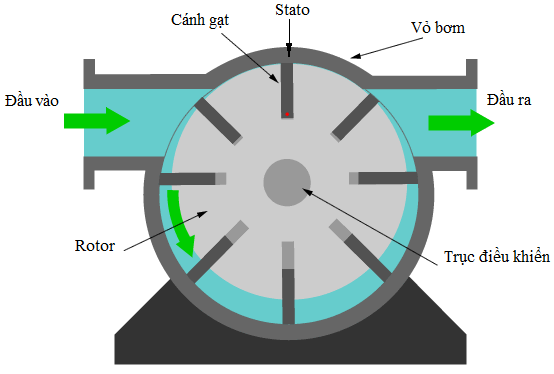

bơm cánh gạt đơn

Cấu tạo của bơm bao gồm: Đầu vào, Đầu ra, Vỏ bơm, Trục điều khiển, Rotor, Stato, Cánh gạt.

Bơm cánh gạt kép

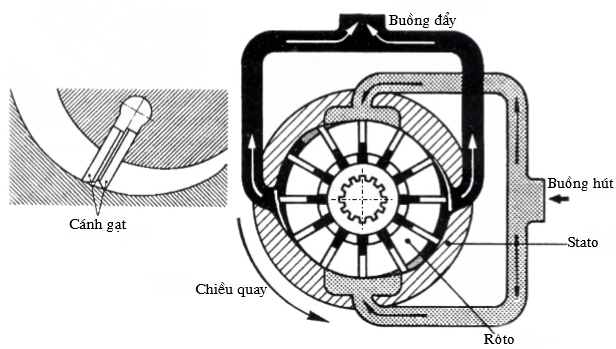

bơm cánh gạt kép

Cấu tạo của bơm bao gồm: Buồng hút ( Đầu vào), Buồng đẩy ( Đầu ra), Rotor, Stato, Cánh gạt.

Xem thêm: Bơm Cánh Gạt RexrothBơm Thủy Lực Galtech ...

Nguyên lý hoạt động:

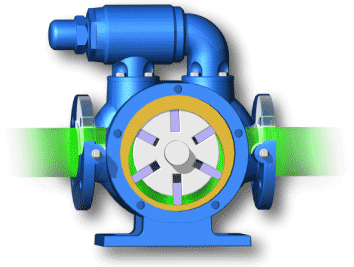

Khi làm việc, trục điều khiển chuyển động làm Rotor quay. Các cánh gạt của Rotor luôn tì sát vào thành của Stato dưới tác dụng của lực ly tâm do chuyển động quay của Rotor gây ra hoặc do lực lò xo hoặc dưới ��p lực của chất lỏng từ buồng đẩy.  Độ lệch tâm giữa Rotor và Stato làm cho các cánh gạt vừa chuyển động theo chiều quay của Rotor vừa chuyển động qua lại dọc theo các rãnh của Rotor, việc chuyển động của cánh gạt giúp hình thành nên quá trình hút (thể tích khoang tăng, áp suất giảm) và quá trình đẩy ( thể tích khoang giảm, áp suất tăng). Việc điều chỉnh độ lệch tâm giữa Rotor và Stato giúp tăng giảm lưu lượng qua bơm.

Công thức tính toán

Gọi:

  • D: đường kính stato (cm).
  • e: độ lệch tâm (cm).
  • b: chiều sâu của rãnh (cm).
  • B: bề rộng cánh gạt (cm).
  • n: số vòng quay ( vòng/ phút).
  • d: đường kính con lăn (cm).

Lưu lượng qua bơm:

Qb = 2×10-3 ×π×e×n×(B×D+4×b×d)   [ l/ phút]

Công dụng

Bơm cánh gạt được sử dụng nhiều trong các máy công cụ như máy khoan, máy doa, máy tiện,…; trong công nghiệp đúc áp lực; trong công nghiệp hóa chất; trong các máy chế biến thực phẩm; trong công nghiệp khai thác;…
