Tổng Quan Bơm Ly Tâm (Centrifugal Pump)

Lý Tất Thành 14/ 03/ 2017

BƠM LY TÂM (CENTRIFUGAL PUMP)

Khái niệm

Bơm ly tâm là loại bơm thuộc nhóm bơm động học hay còn được gọi là bơm cánh dẫn hoạt động dựa trên nguyên lý lực ly tâm, chất lỏng được hút vào tâm quay của bánh công tác và nhờ lực ly tâm mà chất lỏng được đẩy ra theo các cánh dẫn của bánh công tác.

Phân loại

  • Dựa vào cấu tạo mà ta chia bơm thành bốn loại chính:
  • Bơm ly tâm trục ngang.
  • Bơm ly tâm trục đứng.
  • Bơm ly tâm song hướng hoặc bơm ly tâm hai cửa vào.
  • Bơm ly tâm đa cấp.

Đặc điểm

Ưu điểm

  • Cấu tạo khá đơn giản, kết cấu bơm nhỏ gọn.
  • Bơm được nhiều loại chất lỏng như nước, dầu, hóa chất, kể cả hỗn hợp các chất lỏng và chất rắn.
  • Lưu lượng bơm lớn, ít gây tiếng ồn khi làm việc, độ tin cậy cao.
  • Hiệu suất làm việc cao.
  • Dễ dàng tháo lắp, sửa chữa và bão dưỡng.

Nhược điểm

  • Trước khi làm việc, cần phải mồi bơm.

Cấu tạo

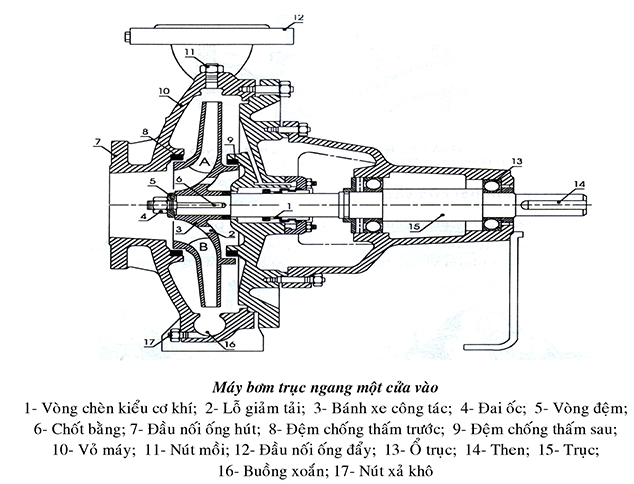

Bơm ly tâm trục ngang

Bơm ly tâm trục đứng

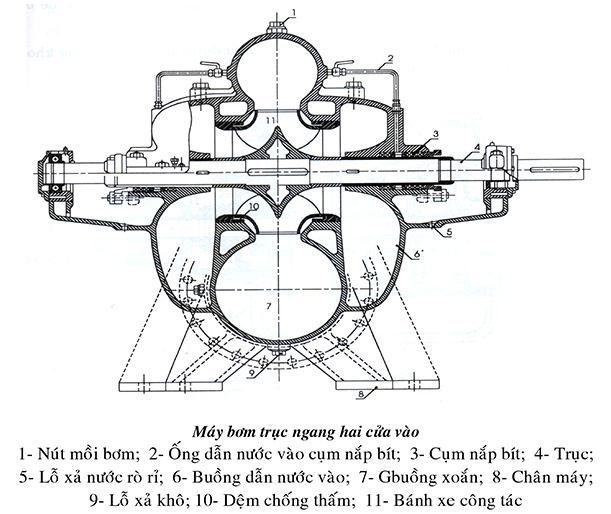

Bơm ly tâm hai cửa vào

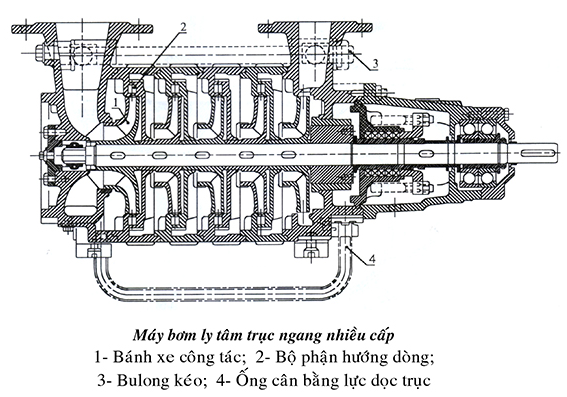

Bơm ly tâm đa cấp

Xem thêm: Bơm Thủy Lực Joyang, Bơm Thủy Lực Galtech, Bơm Thủy Lực OMFB

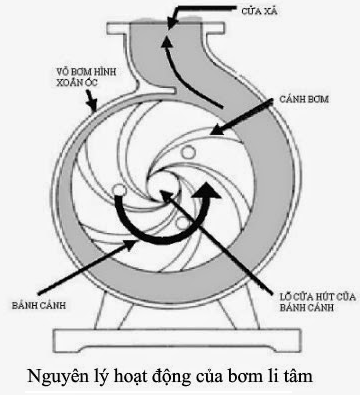

Nguyên lý hoạt động

Bơm ly tâm, tuy bao gồm nhiều loại khác nhau nhưng xét về nguyên lý làm việc thì chúng gần như tương tự nhau.

Trước khi bơm làm việc, chúng ta cần thực hiện việc mồi bơm ( tức là cần làm cho thân bơm và ống hút được điền đầy chất lỏng).

Khi bơm làm việc, Bánh công tác quay làm cho các phần tử chất lỏng văng ra ngoài nhờ vào tác dụng của lực ly tâm, chuyển động theo các máng dẫn và đi vào ống đẩy với áp lực cao, đây được gọi là quá trình đẩy của bơm. Diễn ra đồng thời với quá trình đẩy, ở lối vào của bánh công tác tạo nên một vùng chân không và với tác dụng của áp suất trong bể chứa lớn khiến các chất lỏng ở bể bị hút liên tục vào đường ống hút. Đây được gọi là quá trình hút của bơm. Quá trình đầy và hút của bơm diễn ra liên tục, tạo nên dòng chảy liên tục qua bơm.

Tốc độ chuyển động của các phần tử chất lỏng khi ra khỏi bánh công tác lớn sẽ làm tăng tổn thất của đường dòng, vì vậy cần phải giảm tốc độ này bằng cách biến một phần động năng của phần tử chất lỏng chuyển động thành áp năng. Để giải quyết vấn đề này, chất lỏng sau khi văng ra khỏi bánh công tác sẽ được dẫn vào buồng có tiết diện lớn dần dạng xoắn ốc.



Công thức tính toán

Gọi:

  • Pm: cơ năng cấp cho bơm (W).
  • ρ: tỷ trọng chất lỏng (kg/ m3).
  • g: gia tốc trọng trường ( m/ s2).
  • H: cột áp làm việc( m).
  • η: hiệu suất của bơm, η= 0.65 ÷ 0.9

Lưu lượng qua bơm:

Q = (Pm×η)/ (ρ×g×H)       [ m3/ s]

Công dụng

Với các ưu điểm trên, bơm ly tâm ngày càng được sử dụng rộng rãi và trở thành một vật dụng không thể thiếu trong cuộc sống hàng ngày, lẫn trong các nghành công nghiệp xây dựng. Bơm ly tâm được sử dụng để vận chuyển các chất lỏng có độ nhớt thấp như nước ngọt, nước biển. Ngoài ra, bơm còn thường được dùng trong các hệ thống hệ thống làm mát trong các phòng làm lạnh, trong phòng cháy chữa cháy, bơm cứu hỏa hay sử dụng bơm tưới trong ngành nông nghiệp.
