Bơm thủy lực Joyang JP20
Giá 2.201.100₫
Mô tả :
Bảo hành: 6 tháng
Đánh giá sản phẩm
Thông số kỹ thuật bơm Joyang JP20:
MODEL |
Dung tích bơm |
Áp suất (Bar) | Tốc độ (rpm) | Loại cổng | Giá | Mã VH | |||
---|---|---|---|---|---|---|---|---|---|
Rated | Max | Min | Max | Inlet | Outlet | ||||
JP20/10/F21/S6/L | 10 | 220 | 240 | 500 | 3000 | PF 3/4 | PF 1/2 | 2.201.100 | 00004832 |
JP20/12/F21/S6/L | 12 | 220 | 240 | 500 | 3000 | PF 3/4 | PF 3/4 | 2.201.100 | 00041232 |
JP20/14/F21/S6/R | 14 | 210 | 230 | 500 | 3000 | PF 1 | PF 3/4 | 2.348.500 | 00012432 |
JP20/16/F21/S6/L | 16 | 210 | 230 | 500 | 3000 | PF 1 | PF 3/4 | 2.348.500 | 00018231 |
JP20/18/F21/S6/R | 18 | 210 | 230 | 500 | 3000 | PF 1 | PF 3/4 | 2.591.600 | 00005132 |
JP20/22/F21/S6/L | 22 | 210 | 230 | 500 | 3000 | PF 1 | PF 3/4 | 2.591.600 | 00032032 |
JP20/26/F21/S6/R | 26 | 200 | 230 | 500 | 3000 | PF 1 | PF 3/4 | 2.690.600 | 00031932 |
JP20/31/F21/S6/L | 31 | 180 | 200 | 500 | 3000 | PF 1 | PF 3/4 | 2.836.900 | 00005232 |
Kích thước lắp đặt bơm Joyang JP20:

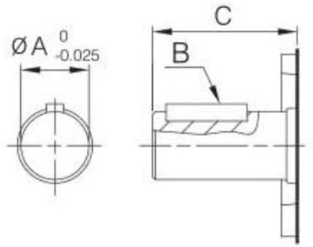

Kích thước trục bơm Joyang JP20
Kích thước |
Momen |
|
||
ØA |
B |
C |
||
15.88 |
4x4x18 |
30 (31) |
Max.70Nm |

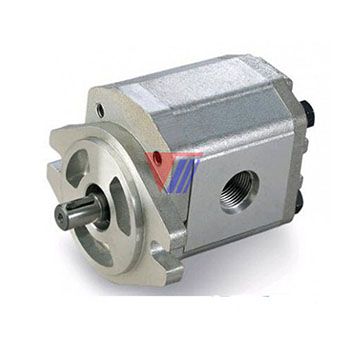

Tổng Quan Bơm thủy lực Joyang JP20
Bơm bánh răng Joyang thuộc nhóm bơm thể tích hoạt động chủ yếu dựa vào nguyên lý tăng, giảm thể tích giữa vùng hút và đẩy tương ứng với sự tăng, giảm áp suất giữa vùng đẩy và hút. Bơm được dùng chủ yếu trong các hệ thống thủy lực có áp suất trung bình.Trong những hệ thống thủy lực có áp suất cao, bơm thường được dùng làm bơm sơ cấp.
Bơm thủy lực Joyang được sử dụng nhiều trong các hệ thống thủy lực, máy ép thủy lực, trạm nguồn công nghiệp... được sử dụng nhiều trong các nhà máy ép giấy, nhà máy xi-măng, xe chuyên chở…

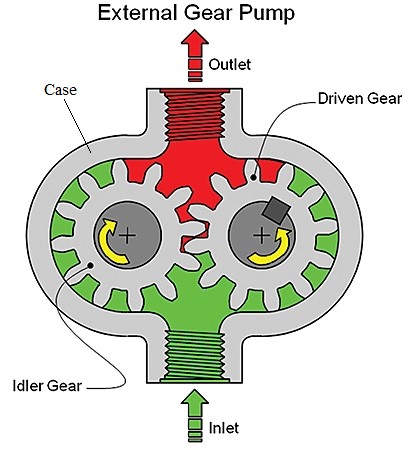

Cấu tạo Bơm thủy lực Joyang JP20
- Đầu vào (Inlet)
- Đầu ra (Outlet)
- Vỏ bơm (case)
- Bánh răng bị động ( Idler gear)
- Bánh răng chủ động ( Driven gear).
Ưu điểm Bơm thủy lực Joyang JP20
- Tốc độ quay làm việc: 3000v/p
- Áp suất trung bình: 250 bar
- Giá thành tương đối rẻ
- Cấu tạo đơn giản dễ lắp đặt (Mặt bích thông dụng)
- Dễ dàng tháo lắp, sửa chữa và bảo dưỡng
- Sử dụng được trong môi trường khắc nghiệt
- Có khả năng chịu quá tải trong một thời gian ngắn
Lưu ý quan trọng
- Khi lắp đặt xong cần kiểm tra độ cân bằng giữa khớp nối (là phần khớp trung gian giữa động cơ và đầu bơm bánh răng)
- Cân chỉnh ốc bắt từ đầu bơm xuống đế bơm và động cơ xuống đế bơm
-
Thường xuyên kiểm tra độ cân bằng của khớp nối bởi vì nếu khớp nối lệch sẽ gây ra hiện tượng tì trục và gây ra hỏng phớt và vòng bi hoặc hỏng bạc
- Chọn vị trí và không gian phù hợp khi lắp đặt
